1+X综合布线系统安装与维护（初级）——实训项目3 网络模块端接实训

1. 实践训练任务来源

网络模块端接是工作区域信息插座模块（TO）安装及操作维护的一项要求，也是《综合布线系统安装与维护职业技能等级标准》规定的一项初级职业技能。

2. 实践训练任务

每人独立完成3根超五类网络跳线的生产，共端接6个超五类网络模块。要求568B线序，300mm/长度kaiyun体育，长度误差±5mm。

3.技术知识点

（1）非屏蔽网络模块。

最常见的非屏蔽5类模块由塑料线柱、插片、水晶头插座、电路板、密封套、色谱标签六部分组成。

（2）了解网络模块的机械结构和电气工作原理。

（3）了解网络模块的色谱鉴别。

4. 关键技能

（1）了解双绞线的剥线方法，包括剥去绞合线的线皮和排列线序。

（2）RJ-45网络模块应按照模块色谱识别线序进行端接。

（3）剪断电线末端，使裸露的电线末端少于 1 毫米。

（4）了解免提网络模块的端接方法。

5. 实习时间

（1）培训共计2课时完成，其中技术讲解及视频演示25分钟，学员实际操作45分钟，测试评估10分钟，清洁整理现场10分钟。

（2）作业：2学时。独立完成训练报告，提交合格的训练报告。

6. 实训视频

（1）铜缆跳线制作及模块端接。

（2）练习三——网络模块终止训练。

7.训练器材

产品型号：综合布线系统安装维护设备。

本实训装置依据《综合布线系统安装与维护职业技能等级标准》专门开发，配备了综合布线测试装置、综合布线端接实训装置等，模拟典型工作任务和职业技能要求kaiyun官方网app下载app，并连续显示综合布线系统永久链路通断故障，包括交叉连接、反接、短路、断路等各类常见故障。

8.培训材料

网络模块端接培训材料见表2-5。

9. 培训工具

网络模块端接训练工具见表2-6。

10. 训练步骤

1）预览并播放视频。

初学者应提前做好准备，认真看几遍实训视频，熟悉主要关键技能和评价标准，熟悉线序。

培训时，老师先讲解技术知识点和关键技能，然后播放视频。

2）设备、工具的准备。

建议老师在播放视频时准备并分发材料工具。

（1）将发放电缆端接材料包，每位学员一包。本次培训仅使用 RJ-45 网络模块和 5e 类网络电缆。

（2）学员检查物料包装，确保规格、数量符合标准。

（3）工具的分发。

（4）各受训人员将工具、材料整理好，开始终止训练。

（5）本次实训要求学生独立完成作业，优先保证质量，掌握方法。

3）实际训练步骤和测试方法。

步骤1：调整剥线钳。调整剥线钳刀片的深度，确保外皮切穿60%至90%，以免损坏线芯。试剥两层，用嘴钳剪断撕裂的线。

第二步：剥护套。对于初学者来说，建议先剥去网线外护套30mm，沿轴向剥去护套，不要剧烈折叠网线。

步骤3：分离线对。将蓝、橙、绿、棕四对线分开，并按照网络模块色谱排列线对。

步骤4：压接线芯。按照网络模块色谱标识的568B线序拆开线对，用手将线芯压入相应的线柱中。

提高材料利用率建议：初学者应按照上述第一至第四步，反复练习至少5次，掌握基本操作方法后，即可压接网络模块。

步骤5：按压防尘盖。将防尘盖套在网络模块上，缺口朝内，用双手将防尘盖按压至底部。

步骤6：剪掉线头。使用水口钳剪掉多余的线头。线头的长度应小于1mm。

第七步：质量检查。检查压盖是否压到底，压盖方向是否正确，线序端接是否正确，跳线长度是否正确。

4）网络模块端接关键步骤及技巧照片如图2-94所示。

11. 评审标准

每跳线计100分，3跳线计300分，若测试线序不合格则直接给0分，不评价操作流程，操作流程评价详见表2-7。

12. 跳线连续性测试。

1）RJ-45模块-RJ-45模块跳线导通测试。在RJ-45模块-RJ-45模块跳线两端插入两根合格的RJ-45水晶头跳线，并接在综合布线上。在测试设备上的相应端口中，观察测试设备上指示灯的闪烁顺序，如图2-95所示，逐一完成三根跳线的测试。

（1）若所有线材压接正确，则相应指示灯会按1-1、2-2、3-3、4-4、5-5、6-6、7-7、8-8的顺序亮起，并反复闪烁。

（2）如果有一根或多根线芯没有压接到位kaiyun体育，相应的指示灯就不会亮。

（3）如果一根或多根电线的顺序不正确，则相应的指示灯将显示错误的顺序。

图2-95 RJ-45模块-RJ-45模块跳线测试图及照片

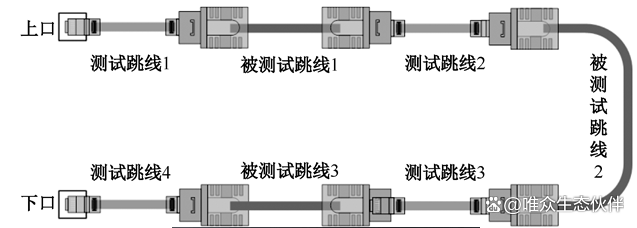

2）链路测试。将实训项目2中制作的4根跳线（RJ-45插头-RJ-45插头）与3根跳线（RJ-45模块-RJ-45模块）首尾插接在一起，形成一条已端接14次的电缆链路，进行导通测试，如图2-96所示。

图2-96 链路测试图及照片

13.训练报告

请按照培训项目1、2学时表1-11所示的培训报告要求及模板，独立完成培训报告。
