云开·全站apply体育官方平台 1+X综合布线系统安装与维护——实训项目5 110跳线架端接训练

1. 实践训练任务来源

110跳线架端接是综合布线系统端接的基本技能，也是1+X《综合布线系统安装与维护职业技能等级标准》规定的初级职业技能。

2. 实践训练任务

如图4-125所示，110配线架的线缆端接独立完成，包含两根25对大对线缆的端接，共计200个端接。要求按照色谱图对线缆进行划分和整理，五对连接块的安装位置和端接正确。

3.技术知识点

（1）熟悉110跳线架的结构和用途。

110配线架主要用于综合布线系统的管理室子系统（FD），将来自前端信息点的线缆集中端接在五对配线架的下层，上层端接至网络配线架（用于数据用途），或语音配线架（用于语音用途），或其他配线架（用于报警等），实现信息点用途的转换。

（2）25对大对数电缆由25对双绞线电缆组成。

（3）大对数双绞线电缆的色谱。

大对数双绞线的色谱由10种颜色组成，5种原色为白、红、黑、黄、紫，5种间色为蓝、橙、绿、棕、灰，见表4-5。

4. 关键技能

（1）了解如何解开25对大对数电缆并根据色谱进行划分。

（2）掌握110跳线架的端接技术及测试方法。

（3）掌握五对压线钳等工具的使用。

5. 实习时间

（1）培训共计2课时完成，其中技术讲解及视频演示25分钟，学员实际操作45分钟，测试评估10分钟，清洁整理现场10分钟。

（2）作业：2学时。独立完成训练报告，提交合格的训练报告。

6. 实训视频

实践培训5-110配线架端接培训。

7.训练器材

产品型号：综合布线系统安装维护设备。

该实训装置依据《综合布线系统安装与维护职业技能等级标准》专门开发，配备综合布线端接实训装置、110跳线架等，模拟110跳线架端接等典型工作任务和职业技能要求，通过指示灯的闪烁直观、连续地显示链路通断故障kaiyun体育，包括交叉、反接、短路、断路等各类常见故障。

8.培训材料

110配线架端接培训材料见表4-6。

9. 培训工具

110配线架端接训练工具见表4-7。

10. 训练步骤

1）预览并播放视频。

课前预习。初学者应提前预习，并仔细观看实训视频多遍，熟悉主要关键技能和考核标准。在实训过程中，老师先讲解技术知识点和关键技能，然后播放视频。

2）设备、工具的准备。

建议老师在播放视频时准备并分发材料和工具。

（1）按照物料清单分配物料，包括25对大对电缆2条。

（2）按照工具清单分配工具。

（3）学员检查材料和工具，确保其规格、数量和质量正确。

（4）本次训练要求每个学生独立完成1组环节的搭建，优先保证质量，掌握方法。

3）实际的训练步骤和方法。

步骤1：研究图纸。反复研究图纸，确定链路布线和终止位置，明确终止步骤。

第 2 步：剥去外护套。

使用水平剪线钳剥去25对电缆的外护套，并剪掉撕裂线，水平剪线钳使用方法如图4-126所示。

步骤 3：分离线对。

按照25对大对数电缆色谱，线对分为白、红、黑、黄、紫五组。

步骤 4：终止第一条大对电缆。

如图4-127所示，将第一根大对数线缆的一端压接于西源综合布线端接实训装置110的跳线架模块下排五对连接块最上层，用五对压线钳进行端接。

如图4-128所示，将第一根大对线缆的另一端压接到110跳线模块上排最底层。

步骤 5：终止五对连接块。

图4-129为五对接线块实物图。如图4-130所示，将五对接线块安装到五对压接钳上，将五对接线块刀刃对准110跳线架线缆槽位kaiyun官方网app下载app，进行压接、端接，将五对压接钳垂直下压，完成压接。注意，如图4-131所示，五对接线块的颜色从左到右依次为蓝、橙、绿、棕、灰。压接钳压力为10～15kg。

步骤6：终止第二条大对电缆。

按照上述方法和图4-125规定的布线，将第二根大对数电缆从西院综合布线终端训练器的110型语音配线架模块上排端接至110型语音配线架模块上排最上层。

步骤 7：整理电缆。

将链路中的两根25对电缆整齐排列。

步骤8：链接检查和测试。

参考图4-125检查链路走线是否正确，端接是否可靠到位，电气连接是否正确。打开测试仪电源，观察测试仪指示灯的闪烁顺序。

（1）若语音链路所有线路均正确端接，则对应的上下指示灯将按照1-1、2-2、3-3、4-4、5-5、6-6、7-7、8-8的顺序轮流闪烁。

（2）如果有一根或多根线芯没有压接到位，或者端口错误，相应的指示灯就不会亮。

（3）如果有一根或多根线芯的线序错误，则对应指示灯将显示错误的线序。

11. 评审标准

本次培训按工程标准评判，只有合格与不合格，不允许出现“通过”、“半合格”等模糊概念。通断试验通过得100分，不合格直接得0分。作业工序不予考核。具体评判标准及作业流程见表4-8。

12.训练报告

请按照培训项目1、2学时表1-11所示的培训报告要求及模板，独立完成培训报告。

维中综合布线实训室简介

综合布线系统是智能建筑和信息基础设施建设必不可少的基础设施，智能建筑、智能小区、智慧城市的发展使得相关行业急需高素质技能型的综合布线技术人才。学校通过建立综合布线实训室，可以充分、直观、完整地体现实际工程的“规划、设计、施工、验收、维护”，为学生提供模拟的实训环境，使学生充分掌握相关技能。现有较为完善的综合布线实训室一般需要具备三个功能：基础理论知识学习部分、基本技能实训部分、工程项目实践部分。基础理论知识学习部分提供各类资料、图片、视频、样品等，将综合布线系统工程整体上涉及的基础知识和产品展示呈现；基本技能实训部分主要通过实训装置为学生提供各类布线产品基本安装、操作的基本技能训练。工程实践部分又分为实际工程项目教学和模拟工程项目教学。 相较于实际工程项目实习式教学，模拟工程项目实践教学让学生在经过深度设计的模拟布线工程环境中，对布线项目所涉及的各个子系统、线路的设计、管理、安装等进行全面的训练。

综合布线实训室满足高校以下需求：

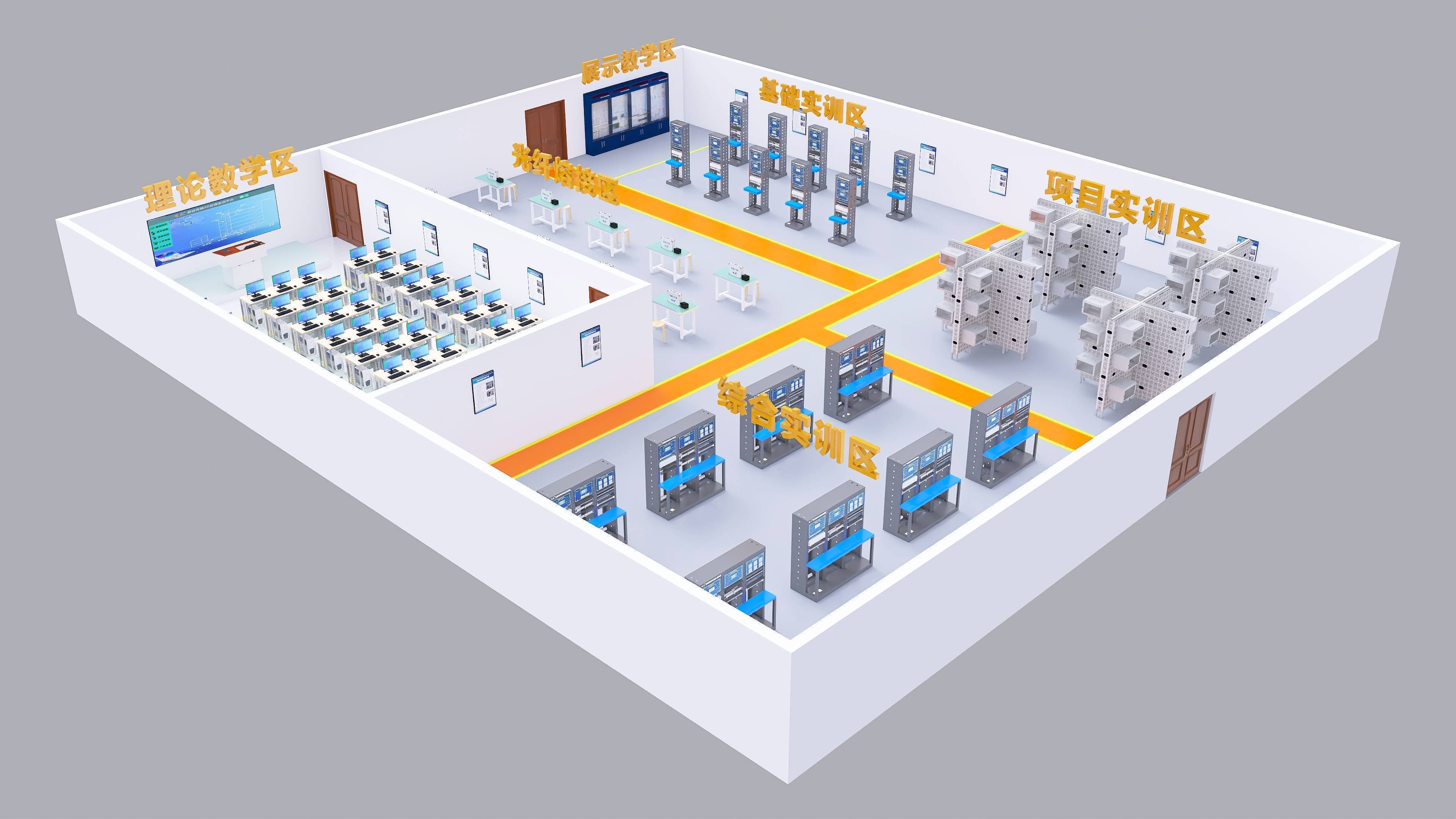

伟中培训室规划

①完成教学实训任务，了解和掌握网络专业知识，提高网络系统工程设计能力。完成《计算机网络技术》、《网络综合布线技术》等专业课程的教学实训任务，开展“工学一体化”、“任务驱动”教学实训活动。

②提高学生的实践经验，让学生感受到学校“零”距离就业的理念。开展综合布线工程技术实训，提高学生的实践经验和动手能力，为毕业后能轻松从事网络相关工作做好准备。

③培养社会急需人才，提高学生就业率，保证生源。培养一批知识丰富、专业技术精湛、工程技术熟练的专业人才，满足快速发展的网络与通信行业对专业人才的急需，提高IT与通信行业学生的就业率。以较高的就业率保证生源和学生质量。

④全国职业院校技能大赛的需求。大赛全面考核参赛选手的专业技能和综合能力，主要考核内容包括网络布线工程设计能力、铜缆跳线制作及光纤熔接质量及速度、铜缆测试/复杂链路施工及测试、楼宇综合体子系统布线安装、干线子系统布线安装、配线子系统布线安装等工程施工安装能力、数码相机、电话机及AP安装调试等工程实际应用能力、智能布线管理系统及光纤链路测试等工程运维能力，以及工程组织管理能力、人际关系及沟通能力、规划设计能力、质量安全意识、应变能力及团队精神等。

⑤推进重点院校、重点专业建设。网络布线系统是现代智慧城市、智慧社区、智慧楼宇、智能家居、智能工厂及现代服务业的基础设施和神经网络。实践表明，70%的网络系统故障发生在布线系统中，直接决定了人们上网的速度和稳定性。当前行业急需大量能够熟练掌握网络布线系统安装施工和运维服务的技能型人才。网络布线也是中职计算机应用、计算机网络技术、网络安全系统安装与维护、通信系统工程安装与维护、物联网技术应用等专业的核心课程和学生就业方向。

⑥精品课程建设的需要。

⑦ 落实国家标准和技术白皮书的必要性。随着国家标准GB50311-2016《综合布线系统工程设计规范》和GB/T50312-2016《综合布线系统工程验收规范》的颁布，以及《综合布线系统管理与运维体系设计白皮书》等技术白皮书的要求，对网络综合布线系统的工程设计、施工、验收、监理、维护等提出了非常严格的规定。市场急需大量专业工程技术人员。

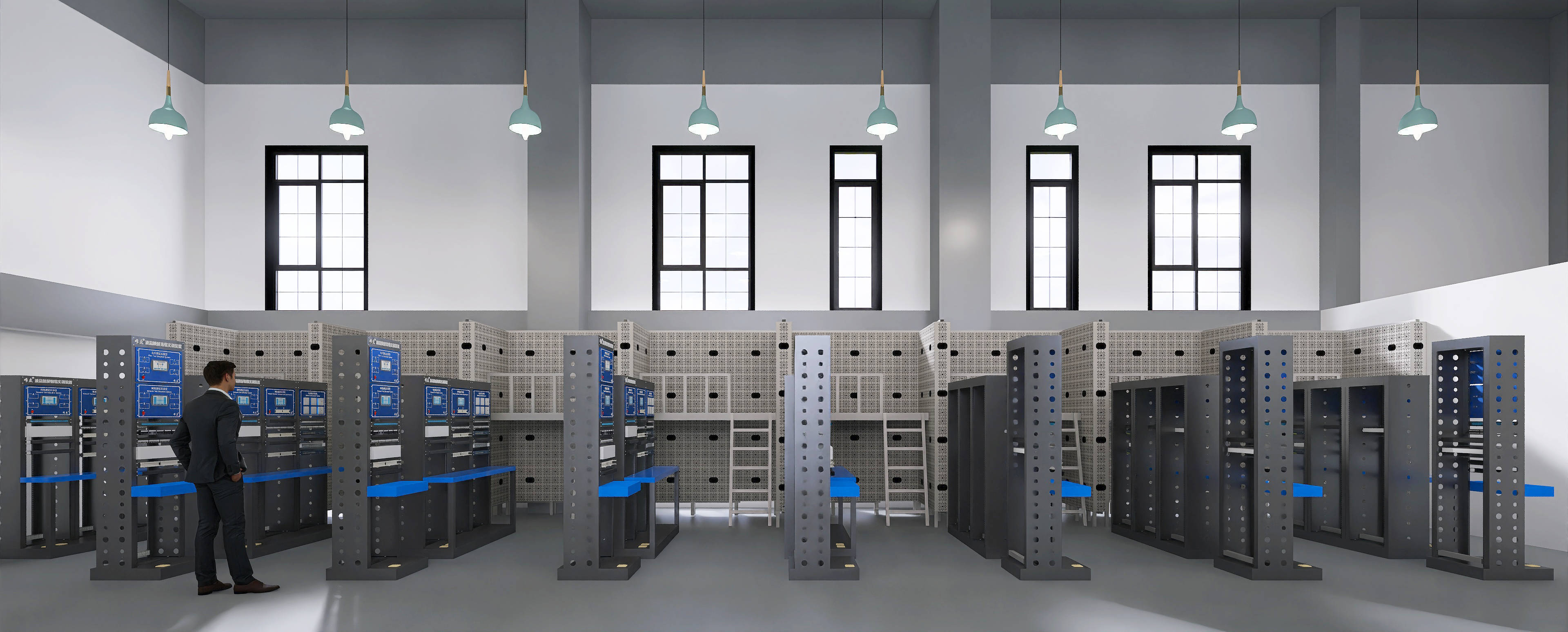

伟众培训室效果图
