kaiyun体育登录网页入口 三人站综合训练器安装说明

1. 安全注意事项

1. 本产品应放置在宽敞明亮、地面平坦的地方。请勿在水边、门边使用本机器。请将儿童和宠物远离本机器。

2、训练前应检查各螺栓、螺母是否牢固可靠，钢丝绳卡头是否牢固，各转动部位是否灵活。为减少运动损伤的可能性，请不要忽视热身运动；

3. 锻炼时请穿运动服，不要穿长袍或其他可能被机器夹住的衣服。还要穿运动鞋，锻炼时不要用手触摸任何运动部件。

4、训练中若感到头晕、眼花、疼痛或其他不适kaiyun体育登录网页入口，应立即停止训练并进行身体检查；

5、锻炼必须在专业教练指导下进行，有病理状况者必须征得医生同意并在医生指导下方可使用本机；

6、建议每六个月更换一次钢丝绳。

2.重要安全警告说明

本设备是依照一般安全标准制造的，但我们仍提醒用户在使用设备前，务必完整阅读使用说明书，特别是以下安全警告：

1. 儿童和宠物必须随时远离本产品。请勿将无人看管的儿童单独留在有本产品的房间内。

2、本产品可供三人同时使用。

3.用户在训练过程中若出现头晕、恶心、胸痛或其他不适症状，请立即停止训练并立即就医。

4. 将产品放置在干净、水平的表面上，避免在水边或户外使用。

5. 请勿将手和脚靠近运动部件。

6.训练时请穿着合适的运动服装，请勿穿着长衫或其他可能被器材勾住的宽松衣物，建议穿着跑鞋或其他运动鞋。

7.产品必须按照说明书所描述的产品功能使用，请勿使用非厂商推荐的其他配件或产品功能，避免造成伤害。

8.产品周围不应有障碍物或尖锐物体。

9.残疾人士不得在没有专业人员和健康顾问的监督下单独使用本产品。

10、每次训练前必须进行适当的热身和伸展运动。

11. 如果产品功能不完整，请勿使用该设备。

12. 建议培训期间有一名监督人员。

13.单个使用者最大体重不得超过120KGS。

3.日常保养

1.定期润滑运动部件。

2、使用前请检查设备各紧固部位。

3. 清洁本产品时，请使用湿毛巾和中性清洁剂，切勿使用化学溶剂清洁本产品。

警告：任何训练前请咨询您的健康顾问，特别是有健康问题和年龄超过 35 岁的用户。使用前请仔细阅读说明。我们对因不当使用产品而造成的人身伤害或财产损失不承担责任。

3、三人站综合训练器安装步骤

第一步是组装（见图1）

1、将两块缓冲垫（5#）从底部套入导杆（7#）kaiyun官方网app下载app，再将导杆（7#）套入后地脚架（1#）上的两个孔内，用两颗内六角盘头螺钉M10×25（15#）和两颗10号垫圈（11#）从底部将导杆（7#）固定。

固定在后地板架上（1#）；

2、用2个M10×90马车螺钉（14#）、2个10垫圈（11#）和2个M10锁紧螺母（12#）将底板架（3#）、配重加强架（2#）、后底板架（1#）连接起来；

3、用两颗M10×70马车螺钉（13#）、两颗M10垫圈（11#）和两颗M10锁紧螺母（12#）从下方将前竖梁（6#）、固定板（10#）、地框（3#）连接起来。

4、用两颗M10×70马车螺钉（13#）、两颗M10垫圈（11#）和两颗M10锁紧螺母（12#）从下方将座椅加强管（16#）、固定板（10#）与底板框（3#）连接起来。

第二步，组装（见图2）

1、将12块选块（17#）按顺序放入导杆（7#）内，将选轴杆（18#）插入中间孔内，再在上面放一块配重块（19#），用L型销（20#）调整选块（17#）的数量，将L型销（20#）另一端的环套在选轴杆（18#）上。

2、用盘头内六角螺栓M10×45（66#）一只、10号垫圈（11#）两只、防松螺母M10（12#）一只将两个配重套（111#）固定在导杆（7#）上。

3、将上横梁架（21#）放入导杆（7#）内，用两颗M10×25内六角盘头螺钉（15#）和两颗10号垫圈（11#）固定在导杆（7#）上。

4、再用2个马车螺钉M10×90（14#）、2个10垫圈（11#）和2个防松螺母M10（12#）通过上横梁架（21#）将前竖梁（8#）与固定板（10#）连接起来。

5、将高拉手柄（107#）插入上横梁架（21#）管口内，用三颗M10×20内六角盘头螺钉（50#）和两颗10号垫圈（11#）固定。

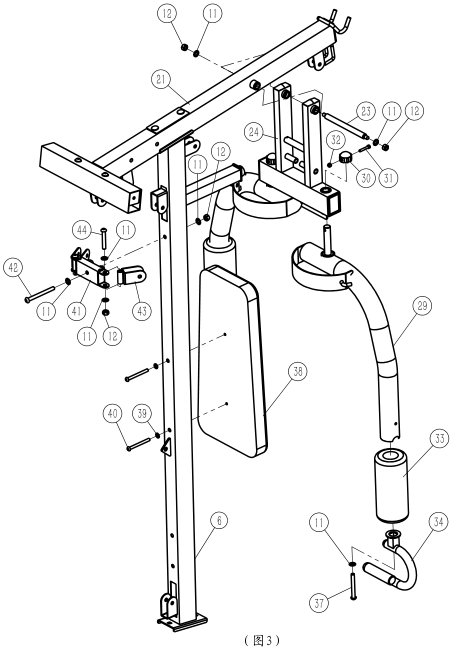

第三步，组装（见图3）

1、用长轴（23#）、两个10号垫圈（11#）和两个M10锁紧螺母（12#）将推拉连接架（24#）固定在上横梁架（21#）上。

2、然后用两颗内六角螺钉M6×33（31#）、两颗尼龙帽（30#）和两颗M6锁紧螺母（32#）把左右蝴蝶机（28#、29#）连接到俯卧撑架（24#）上，再在左右蝴蝶机（28#、29#）上放两块泡沫（33#），用两颗内六角盘头螺钉M10×85（37#）把两根车把弯头（34#）固定在左右蝴蝶机管（28#、29#）上。

3、用两颗M8×85内六角盘头螺钉（40#）和两颗8字垫圈（39#）将靠背垫（38#）固定在前竖梁（6#）上。

4、用内六角盘头螺钉M10×110（42#）1只、10号垫圈（11#）2只、M10防松螺母（12#）1只将滑轮支架（41#）与前纵梁（6#）连接起来，再用内六角盘头螺栓M10×65（44#）2只、10号垫圈（11#）4只、M10防松螺母（12#）2只将两个摆动滑轮架（43#）固定在滑轮支架（41#）两端。

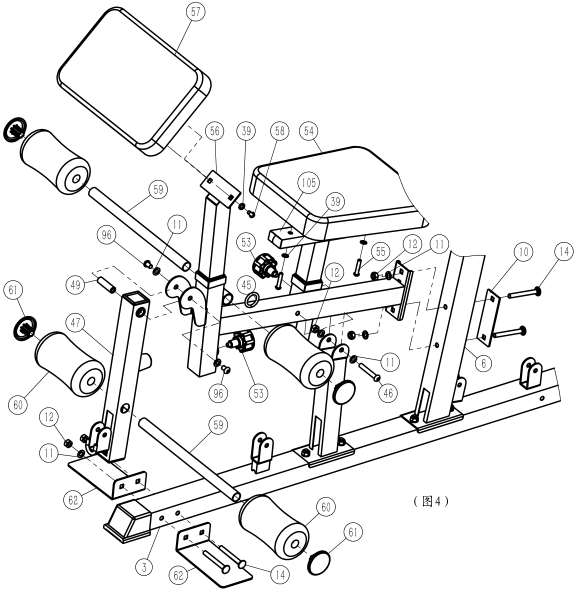

步骤4：组装（见图4）

1、用2个M10×90马车螺钉（14#）、2个M10垫圈（11#）和2个M10锁紧螺母（12#）通过前垂直梁（6#）将座垫架（45#）与固定板（10#）连接在一起。

2. 使用两颗 M10×16 内六角盘头螺钉（96#）、两颗 10 号垫圈（11#）和转轴（49#）将前摆（47#）连接到座架（45#），然后用销柄（53#）将臂架（56#）销在座架（45#）上。

3、用销钉手柄（53#）将座椅调节管（105#）销钉在座椅框架（45#）上，用两颗内六角盘头螺钉 M8×40（55#）和两颗八合一垫圈（39#）将座椅（54#）固定在座椅调节管（105#）上，再用两颗内六角盘头螺钉 M8×16（58#）和两颗八合一垫圈（39#）将扶手垫（57#）固定在扶手框架（56#）上。

4、将两根泡沫管（59#）分别插入座垫框架（45#）和前摆（47#）内，再在两端套上四根勾腿泡沫（59#），再将四根泡沫管塞（61#）压入接口内。

5. 使用两个 M10×90 马车螺钉（14#）、两个 10 号垫圈（11#）和两个 M10 锁紧螺母（12#）将两个脚凳（62#）连接到地板支架（3#）。

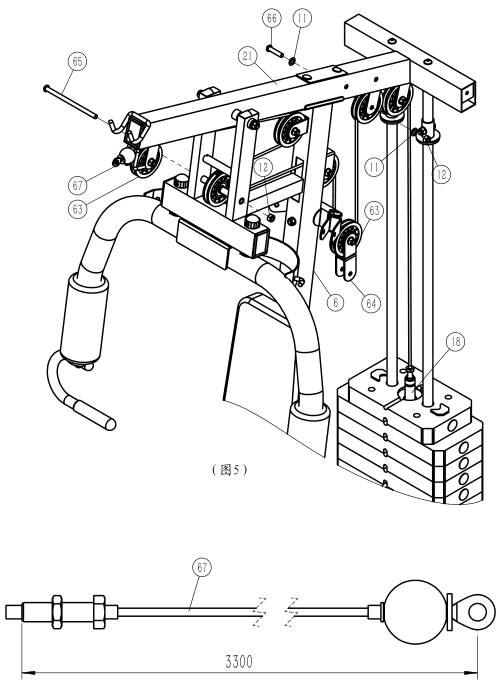

步骤5：组装（见图5）

参照电缆走线图，将高拉力电缆（67#）与7个滑轮（63#）、6个内六角盘头螺钉M10×45（66#）、1个内六角盘头螺钉M10×175（65#）、12个10垫圈（11#）、7个M10锁紧螺母（12#）、1个滑轮连接架（64#）连接起来，并将有螺钉头的一端固定在选轴杆（18#）上。

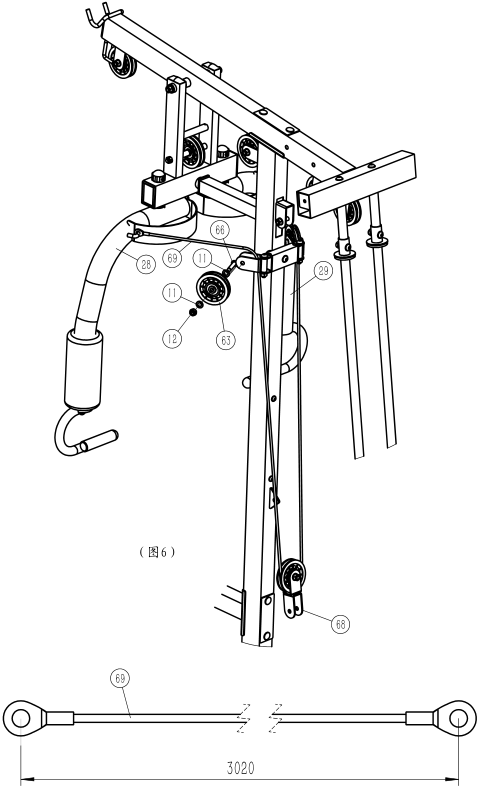

步骤6：组装（见图6）

参照电缆走线图，用 1 个横滑轮架（68#）、3 个滑轮（63#）、3 个内六角盘头螺钉 M10×45（66#）、6 个 10 垫圈（11#）、3 个 M10 锁紧螺母（12#）依次连接蝴蝶机电缆（69#），并将电缆两端挂在左右蝴蝶机（28#、29#）上。

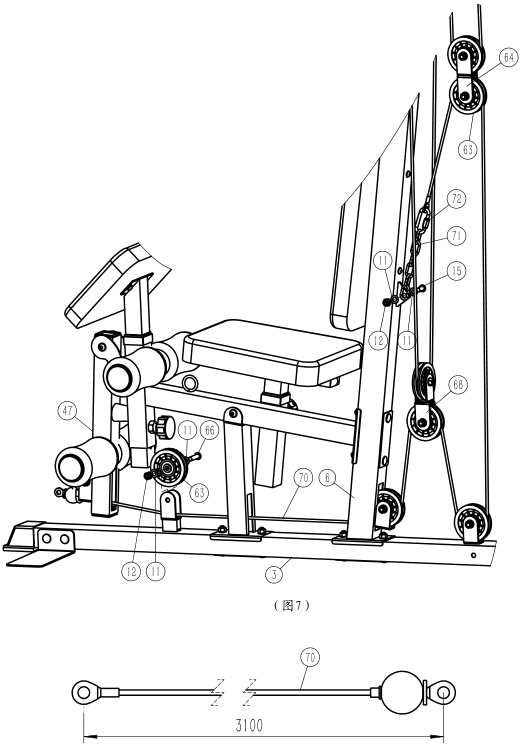

步骤 7：组装（见图 7）

参照电缆走线图，将低拉力电缆（70#）依次与6个滑轮（63#）、6个内六角盘头螺钉M10×45（66#）、1个内六角盘头螺钉M10×25（15#）、14个10垫圈（11#）、7个M10锁紧螺母（12#）、1个C型扣（72#）、1个6环链条（71#）连接在一起，另一端固定在前竖梁（6#）上。

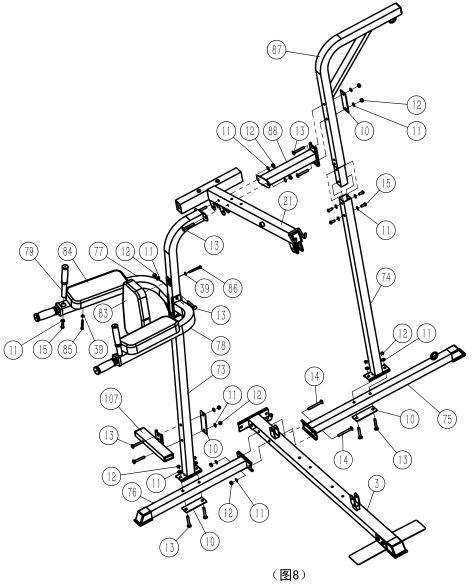

步骤8：组装（见图8）

1、用2个M10×90马车螺钉（14#）、2个10垫圈（11#）和2个M10防松螺母（12#）通过地架（3#）将双杠地架（76#）与沙袋地架（75#）连接起来。

2、用2个马车螺钉M10×70（13#）、2个10垫圈（11#）和2个M10防松螺母（12#）通过上横梁架（21#）将双杆支撑焊缝（73#）与沙袋支撑连接管焊缝（88#）连接起来。

3、用4个M10×70马车螺钉（13#）、4个10垫圈（11#）和4个M10防松螺母（12#）分别将双杠支架焊缝（73#）底端与沙袋支架直管焊缝（74#）连接起来，将2块固定板（10#）从底部分别与双杠地面框架（76#）和沙袋地面（75#）连接起来。

4、用4只M10×25盘头内六角螺栓（15#）、4只10垫圈（11#）与沙袋支撑弯头焊接（87#）连接。

5、用2个M10×70马车螺钉（13#）、2个10垫圈（11#）和2个M10防松螺母（12#）将沙袋支架弯头焊缝（87#）与沙袋支架连接管焊缝（88#）连接起来。

6、用两颗马车螺钉M0×90（14#）、两颗10垫圈（11#）和两颗防松螺母（12#）将左支撑管焊缝（77#）和右支撑管焊缝（78#）穿过双杆支撑焊缝（73#）kaiyun下载app下载安装手机版，再用两颗盘头内六角M10×25（15#）分别将两根竖手柄焊缝（79#）固定在左支撑管焊缝（77#）和右支撑管焊缝（78#）上。

7、用2个M8×75盘头内六角螺钉（86#）和2个8号垫圈（39#）将靠背垫（83#）固定在双杠支撑焊缝（73#）上，用4个M8×65盘头内六角螺钉（85#）和4个8号垫圈（39#）将2个扶手垫（84#）分别固定在左右支撑焊缝（77#、78#）上。

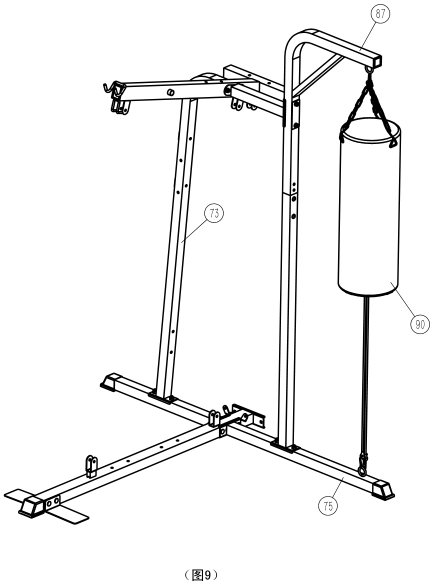

步骤 9：组装（见图 9）

将沙袋铁链端的吊钩（90#）挂在沙袋支撑弯头（87#）的环上，将下端的吊钩挂在沙袋地面框架（75#）的环上。

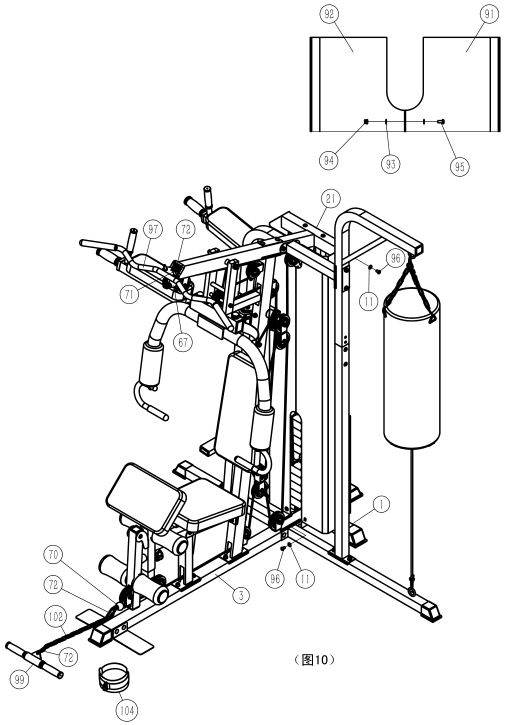

步骤10：组装（见图10）

1、用4个十字槽盘头螺栓M5X10（95#）、平垫5（93#）和4个M5防松螺母（94#）将左右防护罩（91#、92#）固定，再用6个内六角盘头螺栓M10X16（96#）和6个10垫圈（11#）将左右防护罩（91#、92#）固定在后地面架（1#）、地面架（3#）、上横梁架（21#）上。

2、用两颗C型扣（72#）和一根6节链条（71#）连接高拉力钢缆（67#）与长柄（97#），将长柄（97#）挂在上梁架（21#）上。

3、用两颗C型扣（72#）和一条15节链条（102#）连接低拉力钢缆（70#）与小把柄架（99#）。
